一、方案概述

▲ 高速公路隧道机电系统全景示意图

晞城科技高速公路隧道机电综合解决方案，以西门子S7系列PLC可编程逻辑控制器为核心控制中枢，整合LED智能照明灯具、车道指示器、隧道引导灯、电光标志牌、高速公路信号灯、PLC区域控制柜六大产品线，构建从感知采集到联动控制的全数字化隧道机电管控体系。

本方案以"西门子PLC集中控制 + RS485/LoRa双总线通信"为技术路线，实现隧道内照明、交通诱导、安全标志、环境监测等子系统的统一接入与协同联动。通过分级时序调光、车辆跟随调光、应急一键联动等策略，在保障行车安全的前提下实现综合节电率70%以上，年省电费超85万元（以2km隧道计），投资回收期2~3年。

二、系统架构

方案采用五层分布式架构，以西门子PLC区域控制柜为边缘控制节点，向上对接监控中心管理平台，向下管控各类隧道机电设备：

层级	核心设备	通信方式	功能说明
管理层	隧道监控中心 / 云平台	以太网 / 4G / 光纤	远程监控、数据看板、策略下发、告警管理
控制层	★ 西门子PLC区域控制柜	以太网↑ / RS485↓ / LoRa↓	边缘计算、逻辑控制、总线管理、应急联动
执行层	车道指示器 / 电光标志牌 / 信号灯	PLC DO / RS485 / 干接点	交通诱导、车道通行/关闭、安全警示
感知层	光照传感器 / 车辆检测器 / 环境传感器	RS485 / 4-20mA / LoRa	亮度采集、车流量统计、CO/VI监测
照明层	LED隧道灯具 / 隧道引导灯	RS485 / DALI / 0-10V / LoRa	分区调光、恒照度控制、故障自检

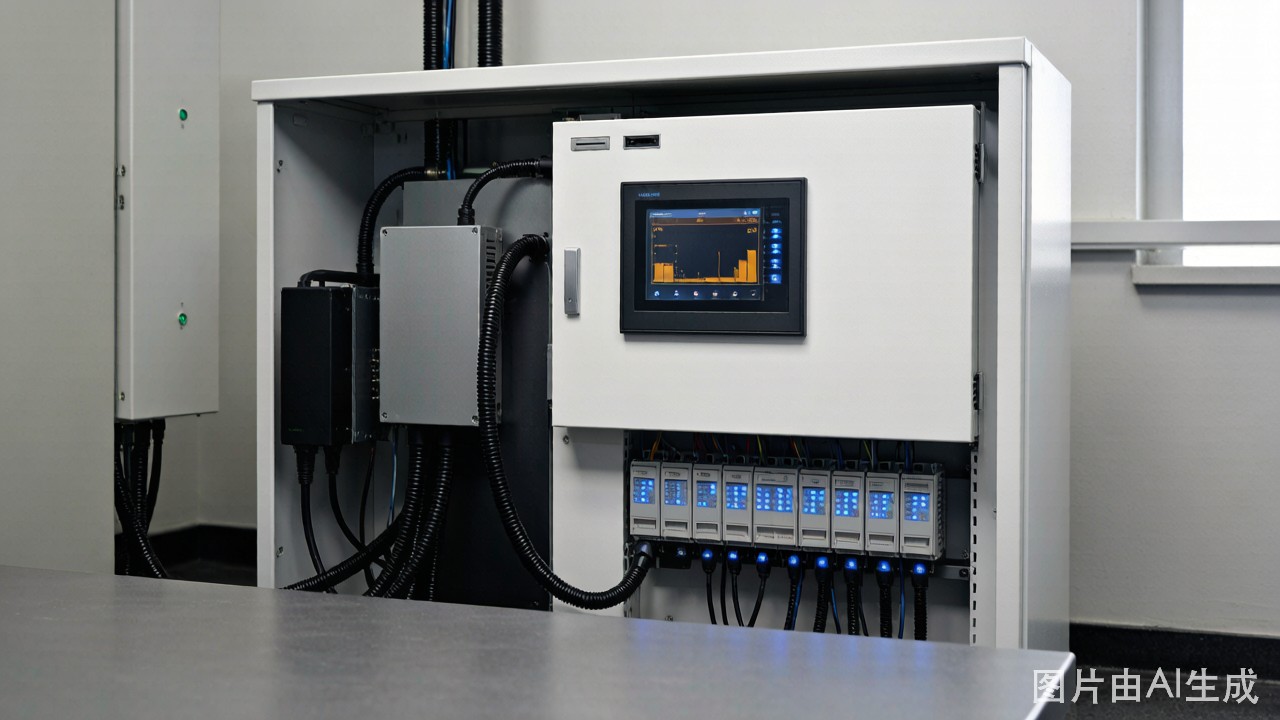

▲ 西门子S7系列PLC区域控制柜 — 隧道机电系统的控制大脑

三、核心产品详解

3.1 PLC区域控制柜 — 隧道机电控制中枢

搭载西门子S7-1200/S7-1500系列可编程逻辑控制器，作为隧道机电系统的边缘控制核心。控制柜集成PLC CPU模块、数字量I/O模块、模拟量采集模块、通信接口模块、HMI人机界面触摸屏，以及电源管理、浪涌保护、温控散热等辅助系统。

技术指标	参数规格
控制器型号	西门子 S7-1214C / S7-1511C / ET200SP
CPU处理能力	位指令0.08μs，浮点运算1.7μs
数字量I/O	DI × 128 / DO × 128（可扩展至1024点）
模拟量通道	AI × 32 / AO × 16（0-10V / 4-20mA）
通信接口	PROFINET × 2 / RS485 × 4 / 以太网 / LoRa模块
HMI触摸屏	10.1寸 TFT LCD，1024×600，IP65前面板
工作温度	-25℃ ~ +70℃
防护等级	IP55（柜体）/ IP65（HMI面板）

核心功能：PLC内置隧道照明时序控制程序、车辆跟随调光算法、应急联动逻辑。支持本地HMI手动操作和远程监控平台指令下发。一个PLC控制柜可管理隧道单洞500~2000米范围内所有机电设备。

3.2 车道指示器 — 交通诱导核心设备

安装在隧道入口及内部车道上方，通过LED点阵显示绿色"↓"（通行）或红色"×"（禁止），引导车辆安全通行。采用高亮度LED光源，可视距离≥300m，亮度自适应调节。

规格型号	显示尺寸	LED类型	控制方式
XC-CDI-400	400×400mm	Φ5mm 高亮LED	PLC DO / RS485
XC-CDI-600	600×600mm	Φ5mm 超高亮LED	PLC DO / RS485

通过西门子PLC的DO（数字量输出）模块控制红绿切换，RS485接口回传状态。支持远程单控和群组控制，响应时间≤50ms。

3.3 隧道引导灯 — 应急疏散视觉引导

沿隧道壁连续安装，在火灾/事故等紧急状态下提供闪烁引导灯光，指引人员疏散方向。采用IP68防水高亮LED灯珠，DC24V安全低压供电。

核心特性：多频闪烁模式（1Hz/2Hz/4Hz可编程切换），疏散方向可远程控制（正向/反向/双向），单灯故障不影响整条灯带运行。配备独立UPS后备电源，主电断电后持续工作≥90分钟。

3.4 电光标志牌 — 隧道安全标识系统

隧道内各类应急指示和安全标志的电子化产品，替代传统反光标志牌，光线不足时高亮显示，确保驾乘人员清晰辨识。

标志类型	规格尺寸	显示内容	安装位置
人行横洞标志	250×400mm	绿色跑动人形图标	人行横洞上方
车行横洞标志	600×800mm	绿色箭头+"横洞"文字	车行横洞前方
紧急电话标志	250×400mm	红色电话图标	紧急电话上方
消防设备标志	250×400mm	红色消防图标	消防箱上方
紧急疏散标志	250×750mm	绿色疏散方向箭头	隧道壁间隔50m
紧急停车带标志	600×600mm	绿色"P"标志	紧急停车带区域

所有电光标志牌通过PLC DI模块监测开关状态，通过DO模块控制亮灭，与隧道照明、火灾报警系统联动。

3.5 高速公路信号灯 — 隧道口交通管控

安装在隧道入口前方50~150m处，采用红黄绿三色交通信号灯，符合GB 14887国标。与隧道内车道指示器、可变情报板联动，实现"洞口管控→洞内诱导"一体化交通管理。

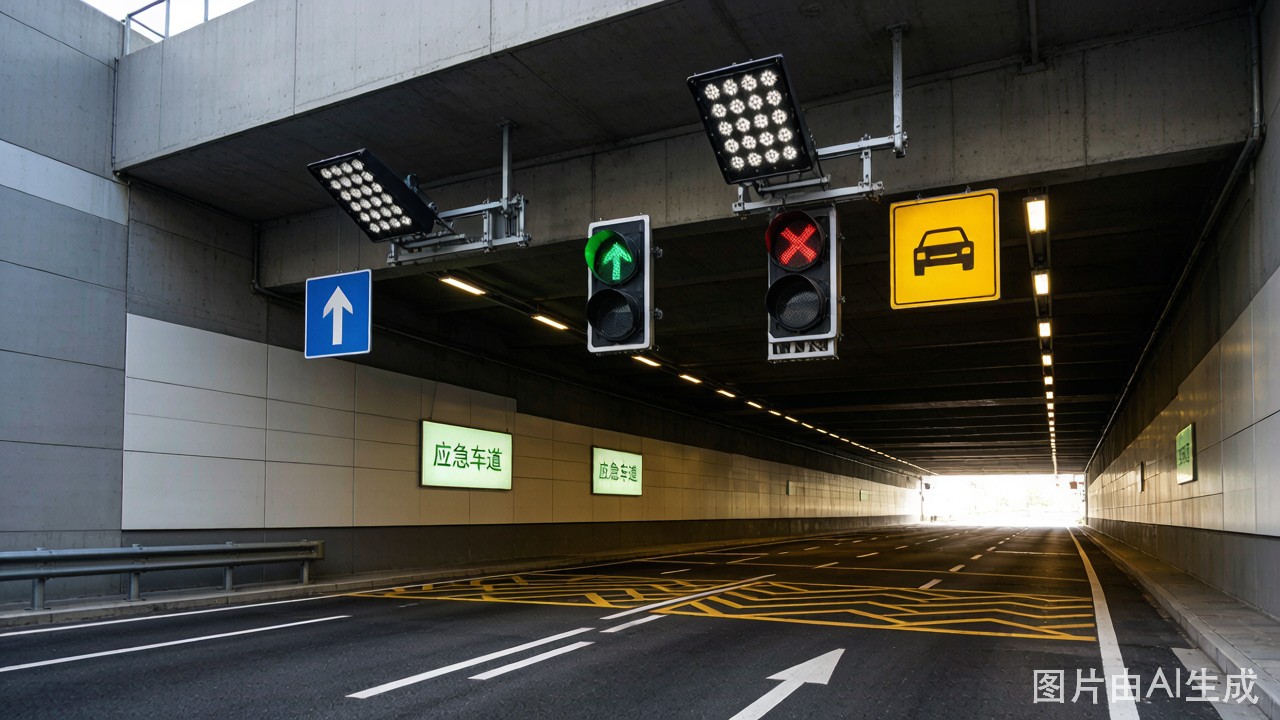

▲ 隧道入口信号灯 + LED照明灯具 — 洞口安全管控第一道防线

规格	灯面直径	光源	可视距离	防护等级
XC-TSL-300	Φ300mm	高亮LED	≥300m	IP65
XC-TSL-400	Φ400mm	超高亮LED	≥500m	IP65

由西门子PLC DO模块驱动信号灯切换（红/黄/绿），控制延迟≤100ms。支持本地定时、远程手动、FAS消防联动等多种控制模式。

3.6 隧道LED灯具 — 智能照明主力

晞城科技提供四大系列隧道LED灯具，覆盖各类隧道照明需求：

产品系列	功率范围	光效	防护等级	适用场景
模组式隧道灯	50W~300W	≥150 lm/W	IP66	隧道基本段/入口段
嵌入式隧道灯	30W~150W	≥140 lm/W	IP65	装饰隧道/顶部嵌装
平板式隧道灯	20W~80W	≥130 lm/W	IP65	人行横洞/电缆通道
散射式隧道灯	100W~400W	≥145 lm/W	IP66	隧道出入口过渡段

全部灯具支持DALI / 0-10V / RS485三种调光接口，通过西门子PLC的模拟量输出（AO）和RS485通信实现0~100%无级调光。配合光照传感器实现恒照度闭环控制。

四、控制策略

4.1 分级时序调光

根据《公路隧道照明设计细则》(JTG/T D70/2-01)，隧道照明分为入口段、过渡段、中间段、出口段四个照明区域。西门子PLC内预设时序调光策略，根据时段自动切换：

• 白天模式：入口段高亮度→过渡段渐变→中间段基准→出口段逐渐增亮
• 夜间模式：全线降低为中间段亮度，保障行车安全
• 阴天/雨天模式：入口段适当降低，减少"黑洞效应"

4.2 车辆跟随调光（选配）

结合车辆检测器（地磁/微波/视频），PLC执行分段照明"车来灯亮、车走灯暗"策略。无车时维持20%~30%安全照度，检测到车辆进入时该段及前方预亮至100%，车辆通过后延时回降。实测该策略可额外节电30%~40%。

4.3 应急联动控制

西门子PLC预留FAS火灾报警系统干接点接口，当PLC DI模块接收到FAS触发信号后，自动执行预设应急策略：

• 全线照明100%点亮
• 诱导灯带高亮闪烁（向疏散方向引导）
• 电光标志牌全亮
• 车道指示器根据疏散预案切换
• 洞口信号灯切换为红灯（禁止驶入）

应急响应时间＜100ms，策略可本地HMI手动触发或远程平台触发。

五、方案优势

1. 西门子S7系列PLC工业级核心：全球工业自动化金标准，MTBF超100万小时，抗干扰、耐高温、支持-25~70℃宽温工作，适合隧道严苛环境。
2. RS485/LoRa双总线通信：有线+无线混合组网，LoRa覆盖半径3~5km免布线，RS485抗干扰工业标准，兼顾可靠性与施工便捷性。
3. 边缘智能：PLC本地执行控制逻辑，不依赖上位机网络——即便监控中心断网，隧道机电系统仍正常运行。
4. 全品类自研：六大产品线均为晞城自研自产，统一通信协议、统一质保、统一售后。
5. 节能显著：时序调光+车辆跟随双策略叠加，综合节电70%以上，2km隧道年省电费85万元+。
6. 安全冗余：PLC双CPU热备、控制柜双电源冗余、诱导灯UPS独立供电、手动/自动双模式切换。

六、节能效益测算（以2km双洞隧道为例）

对比项	传统高压钠灯方案	晞城LED+西门子PLC方案
总装灯功率	约 380kW	约 180kW
年耗电量	约 2,764,800 kWh	约 578,160 kWh
年电费（0.8元/kWh）	约 221万元	约 46万元
年维护费用	约 25万元	约 5万元
年总成本	约 246万元	约 51万元
年度节省	—	约 195万元

投资回收期：2~3年（含灯具+控制柜+施工），之后每年净省195万元。

七、方案选型指南

隧道类型	长度范围	推荐方案
长大隧道	＞3000m	S7-1500 PLC + 全套机电 + 车辆跟随 + LoRa无线组网
中长隧道	1000~3000m	S7-1200 PLC + 照明+指示器+标志牌+信号灯
短隧道	500~1000m	S7-1200 PLC + LED灯具+车道指示器（精简配置）
城市隧道	不限	S7-1200 PLC + 照明+电光标志+装饰灯（侧重美观）

---
