XFF.S 风阀执行器 | 晞城科技
风阀执行器可直接应用于风系统的角行程控制，可实现电压0(2)-10V或电流0(4)-20MA的信号控制，支持手动操作功能。
产品详情
产品特性
该产品可直接应用于风系统的角行程控制，可实现电压0(2)-10V 电流0(4)-20 MA的 信号控制，并提供相互间可以转换的电流或者电压信号反馈。安装简便，可轻松固 定在方轴，圆轴或其他形状的风阀连接轴上，该产品寿命长、噪声低，并可实现多 功能智能控制。全系列产品均带手动操作功能。
技术参数
额定电压 | AC24V/DC24V（默认）,AC100~240V |
功耗 | 运行状态<4.5W，待机状态0.5W |
导线规格 | 0.5mm² |
端子规格 | 最大2.0mm² |
输出扭矩 | 8Nm,16Nm,24Nm |
适配风门面积 | 正常风阻情况下1NM匹配0.1个平方（包含密闭阀匹配方案） |
旋转方向 | 可手动调节 |
手动操作 | 全系具备手动操作 |
旋转角度 | 最大95°，全行程可通过机械限位调整。 |
选配辅助开关 | 可选配辅助开关 |
位置指示 | 机械指示 |
噪声水平 | 46db |
电器等级 | Ⅲ（安全低压） |
防护等级 | IP54 |
工作环境温度 | -20.+50°℃ |
储藏环境温度 | -30.+80℃ |
温度测试 | 95%RH，不结露 |
风门轴长度 | >50mm |
风门轴规格 | 10-20圆轴10X10.16X16方轴 |
产品重量 | 1.2—1.3kg |
用途
风阀执行器是一种用于控制和调节风阀开闭的装置，广泛应用于多个领域。
特点
①可实现多功能智能控制，带手动限位
②稳定高效，有全称过载保护功能
③产品寿命长，噪声低，并可实现多功能智能控制
④相互间可以转换的电流或者电压信号反馈
规格型号
产品型号 | XCFF. | 产品选型代码 | ||||
产品类型 |
| S |
|
|
| 风阀执行器 |
控制信号 |
|
| V A |
|
| 开关控制 0/2-10V0/4-20MA |
输出扭矩 |
|
|
| 1 2 3 |
| 8Nm 16Nm 24Nm |
额定电压 |
|
|
|
| 1 2 | AC24V/DC24V（默认） AC100V~240V |
选型举例 | XCFF.S.V.1.1 |
|
| |||

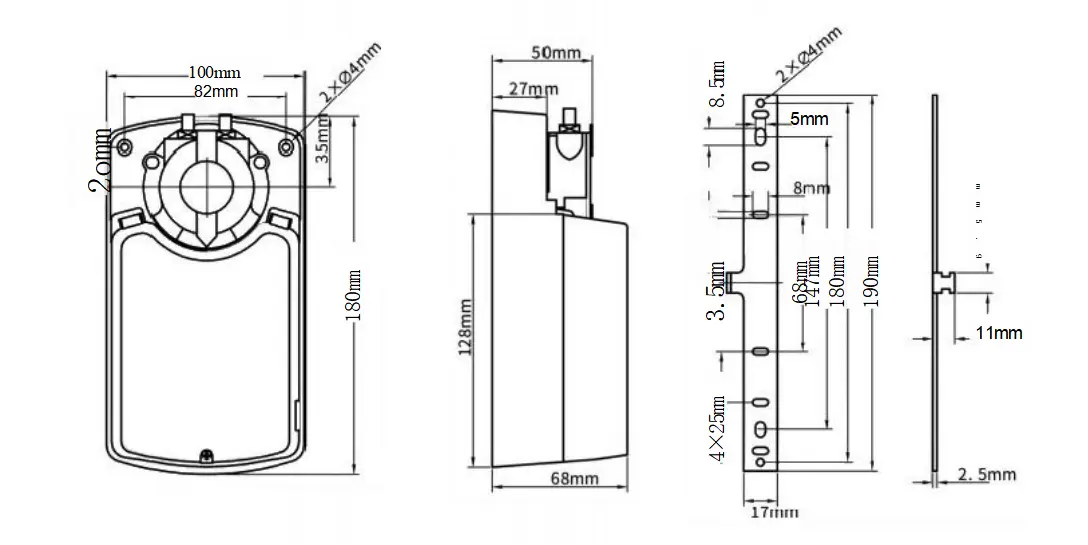

外观尺寸
